อะไรทำให้วัสดุเสริมมีความสำคัญต่อระบบท่อ

ในระบบท่ออุตสาหกรรม ชุดวัสดุเสริม ไม่ใช่อุปกรณ์เสริม แต่เป็นส่วนประกอบหลักที่รับประกันความสมบูรณ์ของการปิดผนึกของระบบ ความเสถียร และความน่าเชื่อถือในระยะยาว ตั้งแต่ปะเก็นหน้าแปลนและตัวเชื่อมต่อแบบยืดหยุ่นไปจนถึงแคลมป์ท่อ หัวฉีด และอุปกรณ์เชิงกล วัสดุเสริมเหล่านี้ส่งผลโดยตรงต่อความสามารถในการรับแรงดันของท่อ ความเข้ากันได้ของตัวกลาง และรอบการบำรุงรักษา จากข้อมูลการปฏิบัติงานด้านวิศวกรรมพบว่า ประมาณ 80% ของเหตุการณ์การรั่วไหลของท่อเกิดจากการเลือกใช้วัสดุเสริมที่ไม่เหมาะสมหรือการติดตั้งที่ไม่ถูกต้อง แทนที่จะเป็นข้อบกพร่องในวัสดุท่อหลักเอง ดังนั้น การกำหนดค่าซีรีส์วัสดุเสริมทางวิทยาศาสตร์จึงเป็นขั้นตอนหลักในการรับรองการทำงานที่ปลอดภัยของระบบท่ออุตสาหกรรมในการแปรรูปทางเคมี การบำบัดน้ำ การผลิตยา และการใช้งานที่เกี่ยวข้อง

ซีรีส์ปะเก็นหน้าแปลน: แนวป้องกันแรกสำหรับระบบซีล

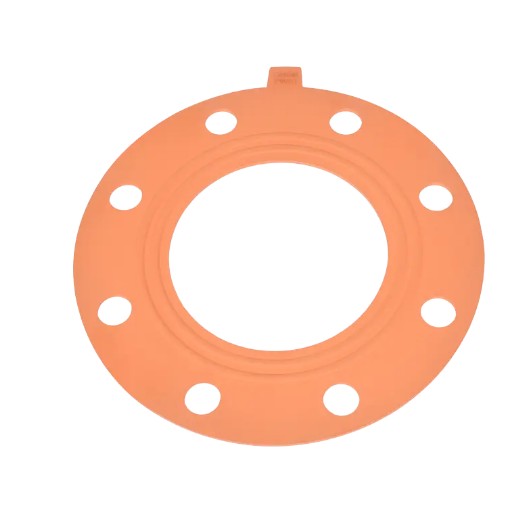

ปะเก็นหน้าแปลนเป็นองค์ประกอบการปิดผนึกที่สำคัญที่ข้อต่อท่อซึ่งป้องกันการรั่วไหลของตัวกลาง ประเภทปะเก็นหน้าแปลนทั่วไปขึ้นอยู่กับองค์ประกอบของวัสดุและสภาพการใช้งาน ได้แก่ อีพีดีเอ็ม (เอทิลีนโพรพิลีนไดอีนโมโนเมอร์), FPM (ยางฟลูออโรคาร์บอน) และปะเก็นคอมโพสิต อีพีดีเอ็ม PTFE ซึ่งแต่ละประเภทเหมาะสำหรับช่วงอุณหภูมิและสภาพแวดล้อมทางเคมีที่แตกต่างกัน

การเปรียบเทียบประสิทธิภาพของวัสดุปะเก็นหลัก

ระบบข้อมูลจำเพาะและสิ่งสำคัญในการเลือก

ระบบข้อกำหนดปะเก็นหน้าแปลนเป็นไปตามมาตรฐานเส้นผ่านศูนย์กลางระบุ (DN) โดยมีข้อกำหนดทั่วไป ได้แก่ DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) ครอบคลุมการใช้งานหลากหลายตั้งแต่แรงดันต่ำไปจนถึงแรงดันสูง การคัดเลือกควรเน้นไปที่สามมิติต่อไปนี้:

• ความเข้ากันได้ของสื่อ: เมื่อทำการลำเลียงกรดหรือด่างแก่ แนะนำให้ใช้ปะเก็นคอมโพสิต PTFE สำหรับระบบน้ำมาตรฐาน สามารถใช้ปะเก็น EPDM เพื่อลดต้นทุนได้
• การจับคู่อุณหภูมิและความดัน: เมื่ออุณหภูมิในการทำงานเกิน 150°C หรือความดันเกิน PN16 ต้องเลือก FPM หรือปะเก็นโลหะแบบพันเกลียว เพื่อป้องกันยางเสื่อมสภาพและชำรุด
• การกำหนดค่าหน้าแปลน: หน้าแปลนยกใบหน้า (RF) เหมาะกับปะเก็นแบน ในขณะที่หน้าแปลนชายและหญิง (MFM) จำเป็นต้องระบุตำแหน่งปะเก็นแหวนเพื่อป้องกันการวางแนวที่ไม่ตรง

ซีรี่ส์ตัวเชื่อมต่อที่ยืดหยุ่น: ส่วนประกอบสำคัญสำหรับการดูดซับแรงสั่นสะเทือนและการแทนที่ความร้อน

ระหว่างอุปกรณ์ปั๊มและระบบท่อ ตัวเชื่อมต่อที่ยืดหยุ่นทำหน้าที่สำคัญในการดูดซับแรงสั่นสะเทือนทางกล และชดเชยการขยายตัวและการหดตัวจากความร้อน ตัวเชื่อมต่อแบบยืดหยุ่นที่มีหน้าแปลน PPH (Polypropylene Homopolymer) ซึ่งทนทานต่อสารเคมีดีเยี่ยม ได้กลายเป็นโครงร่างมาตรฐานสำหรับระบบท่อเคมี

ความแตกต่างของการใช้งานระหว่างตัวเชื่อมต่อแบบยืดหยุ่นแบบศูนย์กลางและแบบเยื้องศูนย์

ตัวเชื่อมต่อแบบยืดหยุ่นที่มีหน้าแปลนศูนย์กลางเหมาะสำหรับการเชื่อมต่อแบบเส้นตรงที่มีเส้นผ่านศูนย์กลางท่อเท่ากัน ซึ่งดูดซับได้อย่างมีประสิทธิภาพ การกระจัดตามแนวแกน 10-15 มม . ในทางกลับกัน ตัวเชื่อมต่อแบบยืดหยุ่นที่มีหน้าแปลนลดเยื้องศูนย์ใช้สำหรับการเปลี่ยนระหว่างเส้นผ่านศูนย์กลางท่อที่แตกต่างกัน โดยมีข้อกำหนดทั่วไปเช่น D40×32, D50×32, D50×40, D63×32, D63×40 โดยคงฟังก์ชันการบัฟเฟอร์ที่ยืดหยุ่นไว้ในขณะที่บรรลุการเปลี่ยนเส้นผ่านศูนย์กลาง

ข้อดีทางเทคนิคของตัวเชื่อมต่อ PPH แบบยืดหยุ่น

• ความต้านทานการกัดกร่อนของสารเคมี: วัสดุ PPH สามารถทนทานต่อตัวกลางสารเคมีส่วนใหญ่ในช่วง pH 1-14 เหมาะสำหรับการดอง การชุบด้วยไฟฟ้า การบำบัดน้ำเสีย และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูงอื่นๆ
• ประสิทธิภาพอุณหภูมิ: อุณหภูมิการทำงานต่อเนื่องสูงถึง 100°C โดยมีความทนทานในระยะสั้นสูงถึง 110°C ตรงตามข้อกำหนดการขนส่งของเหลวร้อนในอุตสาหกรรมทั่วไป
• ความแข็งแรงทางกล: ความต้านทานแรงดึงที่ 25MPa และความแข็งแรงของผลผลิตที่ 22MPa ทำให้มั่นใจได้ว่าไม่มีการแตกหรือการเสียรูปภายใต้การทดสอบอุทกสถิตที่ 1.5 เท่าของแรงดันที่กำหนด
• อายุการใช้งาน: ภายใต้สภาวะการทำงานมาตรฐาน ตัวเชื่อมต่อแบบยืดหยุ่น PPH ได้รับการออกแบบมาเพื่ออายุการใช้งานเกิน 50 ปี ซึ่งช่วยลดความถี่ในการบำรุงรักษาระบบได้อย่างมาก

ซีรีส์แคลมป์จับท่อและข้อต่อเครื่องจักรกล: การรองรับขั้นพื้นฐานสำหรับการซ่อมท่อและการบำรุงรักษาอุปกรณ์

แคลมป์ยึดท่อเป็นองค์ประกอบยึดติดที่ขาดไม่ได้ในการติดตั้งท่อ ซึ่งทำหน้าที่จำกัดการเคลื่อนที่ของท่อ กระจายแรงรองรับอย่างสม่ำเสมอ และป้องกันการแกว่งของท่อที่เกิดจากผลกระทบของของเหลว แคลมป์จับท่อ PPH มีความทนทานต่อสารเคมีเช่นเดียวกับตัวท่อ หลีกเลี่ยงปัญหาการกัดกร่อนจากเคมีไฟฟ้าที่มักพบในแคลมป์โลหะ

ข้อมูลจำเพาะของแคลมป์ท่อและความสามารถในการรับน้ำหนัก

ซีรีส์แคลมป์รัดท่อครอบคลุมช่วงเส้นผ่านศูนย์กลางเต็มตั้งแต่ DN15 (D20) ถึง DN50 (D63) ซึ่งมีโครงสร้างแบบสแน็ปอินหรือแบบขันน๊อต ยกตัวอย่างแคลมป์ท่อ DN32 ความสามารถในการรับน้ำหนักมาตรฐานไม่ต่ำกว่า 500N สามารถทนต่อแรงกระแทกแบบไดนามิกที่เกิดขึ้นเมื่อความเร็วการไหลของของไหลภายในถึง 4.5 เมตร/วินาที ในสถานการณ์การติดตั้งแบบขนานไปป์ไลน์หลายชั้น แนะนำให้ใช้กลยุทธ์การจัดเรียงแบบหลายชั้น โดยรักษาระยะห่างระหว่างชั้นไว้ที่ ≥150มม เพื่ออำนวยความสะดวกในการดำเนินการบำรุงรักษา

มูลค่าการทำงานของอุปกรณ์เครื่องกล

อุปกรณ์จับยึดแบบดึงและชุดบานพับส่วนใหญ่จะใช้สำหรับกลไกการเปิดบนกล่องอุปกรณ์และฝาครอบช่องตรวจสอบ บานพับสำหรับงานหนักทำจาก PP เสริมใยแก้ว ให้ความสามารถในการรับน้ำหนักในยูนิตเดียว 80-120กก เหมาะสำหรับการใช้งานที่เปิด/ปิดบ่อยครั้ง เช่น อุปกรณ์การกรองขนาดใหญ่ และท่อระบายน้ำของเครื่องปฏิกรณ์ บานพับขนาดเล็กเหมาะสำหรับสถานการณ์ที่มีน้ำหนักเบา เช่น กล่องเครื่องมือและตู้ควบคุม โดยมีระยะห่างรูยึดมาตรฐาน 25มม.×40มม เข้ากันได้กับขนาดคัตเอาต์โลหะแผ่นมาตรฐาน

ซีรีส์หัวฉีดเกลียว: องค์ประกอบหลักสำหรับการถ่ายเทและการกระจายมวลอย่างมีประสิทธิภาพ

หัวฉีดเกลียวเปลี่ยนของเหลวให้เป็นสเปรย์ทรงกรวยกลวงหรือทรงกรวยแข็งผ่านโครงสร้างนำทางการไหลแบบเกลียวที่เป็นเอกลักษณ์ ซึ่งใช้กันอย่างแพร่หลายในการขัดแก๊ส การทำความเย็น ระบบสปริงเกอร์ป้องกันอัคคีภัย และหอปฏิกิริยาเคมี ลักษณะเด่นของพวกเขาคือ ความสามารถในการป้องกันการอุดตันเป็นพิเศษ โดยมีเส้นผ่านศูนย์กลางของช่องทางไหลสูงถึง 3 เท่าของเส้นผ่านศูนย์กลางทางออกของหัวฉีด ทำให้เหมาะสำหรับระบบน้ำหมุนเวียนที่มีอนุภาคแขวนลอย

ระบบพารามิเตอร์ทางเทคนิคสำหรับหัวฉีดแบบเกลียว

การจับคู่วัสดุหัวฉีดและสภาพการทำงาน

โดยทั่วไปตัวหัวฉีดแบบเกลียวจะทำจาก PPH หรือโพลีโพรพีลีนเสริมใยแก้ว พร้อมด้วยเซรามิกหรือสแตนเลส 316L สำหรับแกนหัวฉีด ในระบบกำจัดซัลเฟอร์ไรเซชันของก๊าซไอเสีย (FGD) ซึ่งมีปริมาณของแข็งของสารละลายเข้าถึงได้ 15%-20% ต้องเลือกหัวฉีดเกลียวแบบไม่ลดขนาดการไหลเต็ม เพื่อให้มั่นใจว่าเส้นผ่านศูนย์กลางทางเข้าขั้นต่ำ ≥15มม. ในระบบน้ำบริสุทธิ์พิเศษแบบเซมิคอนดักเตอร์ หัวฉีด PTFE จำเป็นเพื่อให้แน่ใจว่าปริมาณไอออนที่สกัดได้ยังคงอยู่ต่ำกว่า 0.1ppb .

ซีรี่ส์ข้อต่อสี: โซลูชันที่ใช้งานได้จริงสำหรับการจัดการการระบุตัวตนและการแสดงภาพระบบ

ข้อต่อท่อที่มีสีใช้สีที่ต่างกันเพื่อแยกแยะประเภทของสื่อหรือการไหลของกระบวนการ ซึ่งทำหน้าที่เป็นวิธีที่มีประสิทธิภาพในการปรับปรุงประสิทธิภาพการจัดการระบบท่อ ในการติดตั้งทางอุตสาหกรรมขนาดใหญ่ การเขียนโค้ดสีที่เป็นมาตรฐานสามารถลดเวลาตอบสนองในการบำรุงรักษาลงได้ 30%-40% และลดความเสี่ยงจากการทำงานผิดพลาดได้อย่างมาก

มาตรฐานการเข้ารหัสสีอุตสาหกรรมที่แนะนำ

• สีเขียว: แปรรูปน้ำหล่อเย็น, ระบบน้ำหมุนเวียน
• สีฟ้า: อากาศอัด, ระบบลมเครื่องมือ
• สีเหลือง: ท่อส่งสารเคมี ท่อสื่อกรดและด่าง
• สีแดง: น้ำป้องกันอัคคีภัย, ระบบไอน้ำอุณหภูมิสูง
• เทา/ดำ: ระบบระบายน้ำ ระบบบำบัดไอเสีย
• ขาว/ใส: น้ำบริสุทธิ์พิเศษ สื่อเกรดอาหาร

วัสดุฐานของฟิตติ้งสียังคงเป็น PPH มาตรฐาน โดยมีสีรวมอยู่ในชั้นพื้นผิวผ่านกระบวนการอัดรีดร่วมหรือกระบวนการฉีดขึ้นรูป โดยทั่วไปจะมีความหนา 0.5-1.0มม โดยไม่ส่งผลกระทบต่อความแข็งแรงของร่างกายหรือความทนทานต่อสารเคมีของข้อต่อ ควรสังเกตว่าในพื้นที่ที่มีแสงแดดกลางแจ้งสูง ควรเลือกมาสเตอร์แบทช์สีที่มีความเสถียรต่อรังสียูวีเพื่อป้องกันสีซีดจางซึ่งอาจส่งผลต่อประสิทธิภาพการระบุตัวตน

กลยุทธ์บูรณาการและคัดเลือกระบบ

การเลือกของ ชุดวัสดุเสริม ไม่ควรแยกออกจากกัน แต่ออกแบบให้ประสานกับระบบท่อหลัก ต่อไปนี้เป็นกลยุทธ์การคัดเลือกที่ได้รับการพิสูจน์แล้วจากการปฏิบัติงานด้านวิศวกรรม:

วิธีการวิเคราะห์ต้นทุนวงจรชีวิตรวม

เมื่อเปรียบเทียบโซลูชันวัสดุเสริม ไม่ควรจำกัดความสนใจไว้ที่ต้นทุนการจัดซื้อเริ่มแรกเพียงอย่างเดียว ควรคำนวณต้นทุนตลอดอายุการใช้งาน (LCC) ยกตัวอย่างท่อส่งสารเคมี DN50 แม้ว่าราคาเริ่มต้นของปะเก็นคอมโพสิต EPDM PTFE จะอยู่ที่ประมาณก็ตาม สูงขึ้น 40% กว่าปะเก็น EPDM มาตรฐาน ในสภาวะการทำงานที่มีการกัดกร่อนสูง วงจรการเปลี่ยนจะขยายจาก 6 เดือนเป็นมากกว่า 3 ปี ซึ่งช่วยลดต้นทุนการบำรุงรักษาที่ครอบคลุมได้มากกว่ามากกว่า 60% .

การตรวจสอบเมทริกซ์ความเข้ากันได้

การสร้างเมทริกซ์ความเข้ากันได้ของวัสดุสื่อเป็นขั้นตอนสำคัญในการหลีกเลี่ยงข้อผิดพลาดในการเลือก ตัวอย่างเช่น เมื่อลำเลียงสารฟอกขาวที่มีคลอรีน (ความเข้มข้นของโซเดียมไฮโปคลอไรต์ >10%) ปะเก็น EPDM จะเกิดการเสื่อมสภาพและการแตกร้าวอย่างรวดเร็ว โดยต้องใช้วัสดุ PTFE หรือ FPM แทน ในระบบน้ำร้อนที่มีอุณหภูมิสูงกว่า 80°C อัตราการบีบอัดของ FPM (<15%) นั้นเหนือกว่า EPDM อย่างมาก (>25%) ทำให้มั่นใจได้ถึงความน่าเชื่อถือในการปิดผนึกในระยะยาว

การกำหนดมาตรฐานและการเพิ่มประสิทธิภาพสินค้าคงคลัง

ขอแนะนำให้กำหนดมาตรฐานข้อกำหนดของวัสดุเสริมให้มีเส้นผ่านศูนย์กลางฐานสี่เส้นผ่านศูนย์กลาง— DN15, DN25, DN50, DN100 —ครอบคลุมมากกว่า 80% ของสถานการณ์การใช้งาน ด้วยการลดความหลากหลายของข้อกำหนด ต้นทุนสินค้าคงคลังของอะไหล่จึงสามารถลดลงได้ 35%-50% พร้อมทั้งลดระยะเวลาในการระดมวัสดุในระหว่างการซ่อมแซมฉุกเฉิน สำหรับข้อกำหนดที่ไม่ได้มาตรฐานภายใต้เงื่อนไขการทำงานพิเศษ ขอแนะนำให้จองก 10%-15% อัตราการปรับแต่งเพื่อให้มั่นใจถึงความยืดหยุ่นในการออกแบบระบบ
