ความสัมพันธ์ระหว่างเส้นผ่านศูนย์กลางท่อ อัตราการไหล อัตราการไหล ความดัน

ประการแรก อัตราการไหล = อัตราการไหล ×เส้นผ่านศูนย์กลางภายในของท่อ × เส้นผ่านศูนย์กลางภายในของท่อ ×πτ 4; ดังนั้นอัตราการไหลและอัตราการไหลโดยทั่วไปจึงสามารถหาพารามิเตอร์อื่นได้โดยการรู้พารามิเตอร์หนึ่ง

แต่ถ้าทราบเส้นผ่านศูนย์กลางท่อ D และความดันภายในท่อ P จะคำนวณอัตราการไหลได้หรือไม่

คำตอบคือ: คุณยังไม่สามารถหาอัตราการไหลและอัตราการไหลของของไหลในท่อได้ คุณจินตนาการว่ามีวาล์วอยู่ที่ปลายท่อ และเมื่อปิดแล้ว มีแรงดัน P ในท่อ และอัตราการไหลในท่อเป็นศูนย์

ดังนั้นอัตราการไหลของท่อไม่ได้ถูกกำหนดโดยความดันในท่อ แต่โดยความชันลงของความดันในท่อตลอดทาง ดังนั้นอย่าลืมระบุความยาวของท่อและความแตกต่างของแรงดันที่ปลายทั้งสองของท่อเพื่อหาอัตราการไหลและอัตราการไหลของท่อ

หากความสัมพันธ์ระหว่างความดันและการไหลในท่อเป็นสัดส่วนโดยตรงจากมุมมองการวิเคราะห์เชิงคุณภาพ กล่าวคือ ยิ่งความดันมาก การไหลก็จะยิ่งมากขึ้น อัตราการไหลเท่ากับอัตราการไหลคูณด้วยส่วน สำหรับส่วนใดๆ ของท่อ แรงดันจะมาจากปลายด้านเดียวเท่านั้น กล่าวคือ ทิศทางของแรงดันจะเป็นทิศทางเดียว และเมื่อปิดที่ทางออกในทิศทางของแรงดัน (วาล์วปิดอยู่) ของเหลวในท่อก็จะอยู่ในสถานะต้องห้าม เมื่อช่องทางออกเปิด อัตราการไหลของน้ำจะถูกกำหนดโดยแรงดันในท่อ

สำหรับการวิเคราะห์เชิงปริมาณ สามารถติดตั้งมาโนมิเตอร์ มิเตอร์วัดการไหล หรือวัดความสามารถในการไหลผ่านโดยการทดลองแบบจำลองไฮดรอลิก สำหรับการไหลของท่อแรงดันก็สามารถคำนวณได้เช่นกัน โดยมีขั้นตอนการคำนวณดังนี้

1. คำนวณความต้านทานจำเพาะ S ของไปป์ไลน์ หากเป็นท่อเหล็กหล่อเก่าหรือท่อเหล็กเก่า คุณสามารถใช้สูตรของ Shevelev เพื่อคำนวณความต้านทานจำเพาะของไปป์ไลน์ s=0.001736/d^5.3 หรือใช้ s=10.3n2/d^5.33 เพื่อคำนวณ หรือตรวจสอบตารางที่เกี่ยวข้อง

2. หาค่าความต่างของส่วนหัว H=P/(ρg) ระหว่างปลายทั้งสองของไปป์ไลน์ หากมีการตกในแนวนอน h (หมายความว่าปลายเริ่มต้นของไปป์ไลน์สูงกว่าจุดสิ้นสุด) ดังนั้น H=P/(ρg) h

ในสูตร: H: เป็น m; P: คือความแตกต่างของความดันที่ปลายทั้งสองของท่อ (ไม่ใช่ความดันที่ส่วนใดส่วนหนึ่ง) P อยู่ใน Pa;

3. คำนวณอัตราการไหล Q: Q = (H/sL)^(1/2)

4, อัตราการไหล V=4Q/(3.1416 * d^2)

โดยที่: Q —— อัตราการไหล มีหน่วยเป็น m^3/s;

H —— ความแตกต่างระหว่างหัวน้ำที่จุดเริ่มต้นและจุดสิ้นสุดของท่อ มีหน่วยเป็น m;

L —— ความยาวตั้งแต่ต้นจนจบท่อ หน่วยเป็น ม.

หมายเหตุ: แถวบนสุดคือความเร็วการไหล

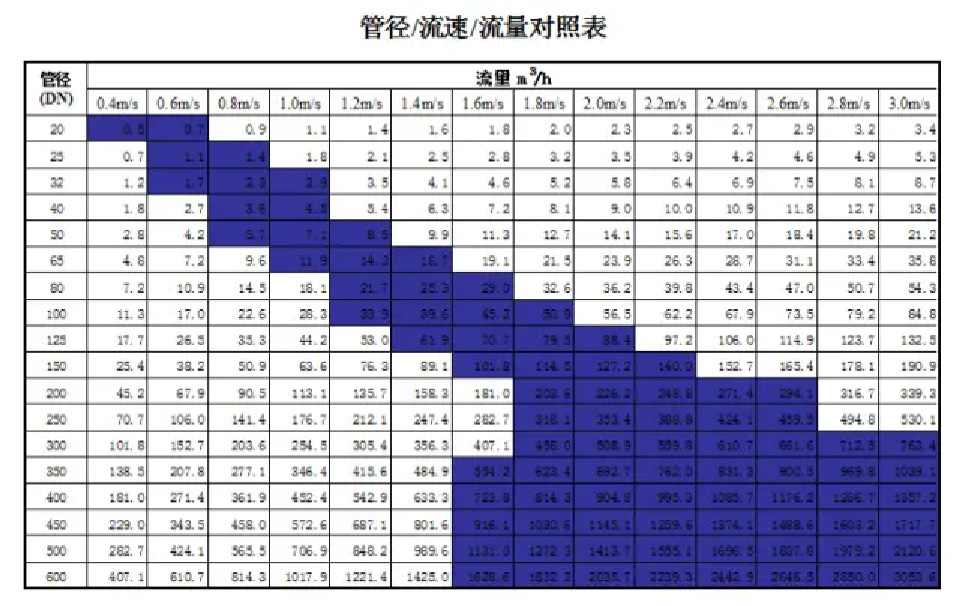

ข้อมูลขนาดใหญ่ที่อยู่ตรงกลางตารางด้านบนคือปริมาณข้อมูล

แถวซ้ายสุดคือเส้นผ่านศูนย์กลางระบุของท่อน้ำ

คำถาม: ฉันควรเลือกอันไหนที่มีอัตราการไหลเยอะขนาดนี้?

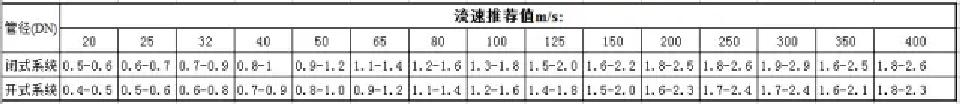

อย่าเพิ่งรีบ... ดูตารางด้านล่างครับ (ระบบเปิดและระบบปิดมีความแตกต่างกัน)
